新能源线缆的共同敌人是户外环境：紫外线、臭氧、温差、潮湿。本文从光伏电缆的辐照交联、硅橡胶双层共挤、储能与充电桩线缆的结构要求几个方面，说明这类线缆的工艺路线与设备配置。
新能源领域的线缆有一个共同点：大量暴露在户外，而且设计寿命要求二十年以上。光伏电站的直流侧线缆要挂在支架上晒二十年，储能集装箱里的线要耐电池的电解液和高温，充电桩的枪线要被车主拖着在地上磨。这些工况决定了材料体系和普通电缆完全不同。
光伏直流侧最常用的是 PV1-F 型号，1.5kV 直流，导体用镀锡铜（防止铜离子迁移导致电池片衰减），绝缘和护套用辐照交联聚烯烃。辐照交联的原理是用高能电子束打断分子链，重新交联成网状结构，交联后的材料耐温等级从 90℃ 提到 120℃ 甚至 150℃，耐候性也明显提升。
辐照交联的工艺要点在挤出和辐照两个环节的配合。挤出时不能加交联剂，材料是热塑性的，挤出温度比普通 PE 略低，避免预交联产生焦粒。挤出后的线要经过电子加速器辐照，辐照剂量按绝缘厚度定，剂量不足交联度不够，剂量过高材料降解发脆。
双层共挤在光伏线上很常见：内层绝缘、外层护套一次成型，两层之间要粘结牢固又不能完全融合，否则弯曲时分层。共挤机头的两层流道设计是关键，很多国产机头在这一步做不好，做出来的线剖开后两层能用手撕开。
光伏组件内部的连接线、储能电池包内部的线，空间小、弯折多，多用硅橡胶绝缘。硅橡胶的柔软性是其他材料比不了的，工作温度范围从零下六十度到两百度。但硅橡胶挤出后要硫化，硫化方式有热空气硫化、蒸汽硫化、铂金硫化几种，热空气硫化设备简单但速度慢，铂金硫化速度快、表面质量好但成本高。
硅橡胶的挤出比塑料难控制，胶料门尼粘度高，挤出后容易变形，所以冷却和定型要跟上。硫化炉的温度曲线要跟线速度匹配，走太快硫化不足，线表面发粘；走太慢过硫，材料变脆。
储能系统的线缆在集装箱或者电池柜里，一旦热失控，线缆不能成为火势蔓延的通道。所以储能线普遍要求阻燃，而且要低烟无卤。同时电池电解液有腐蚀性，护套材料要耐电解液浸泡。
低烟无卤料的加工窗口窄，挤出温度稍高就分解出酸性气体，腐蚀螺杆和机筒。生产这类线要专用螺杆，机筒要定期清理，混料时不能混入 PVC 碎屑。

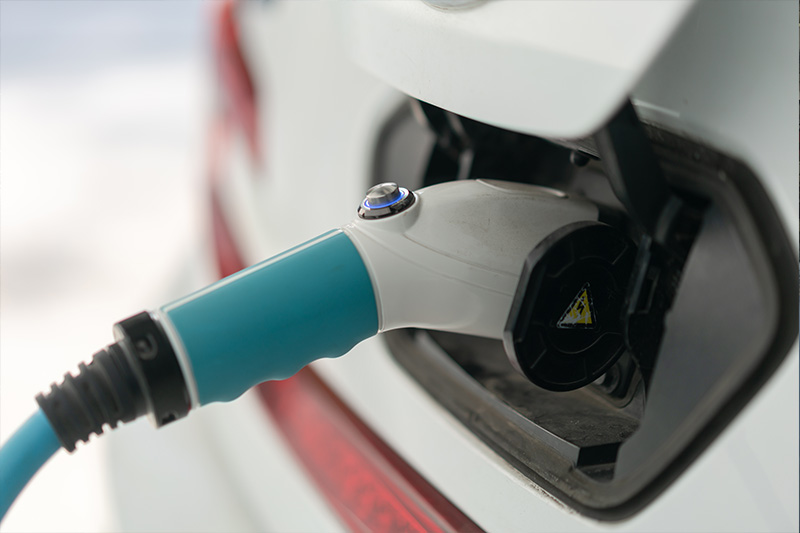

充电枪线在使用中要承受反复拖拽、车辆碾压、低温弯折。导体要选复绞结构，单线直径细、绞合节距小，柔软度才够。护套要耐磨、耐低温、耐油，通常用 TPU 或者改性 PVC。TPU 的挤出温度控制比较敏感，温度低了塑化不良表面粗糙，温度高了分解降解脱模困难。
枪线的另一个要求是抗扭。反复弯折会在导体内部产生扭转应力，时间长了单线断裂。所以这类线的绞合方向、成缆节距、护套厚度都要按弯折寿命试验的结果来定，不能照抄普通电缆的结构。
光伏线的主流配置是：放线、预热、双层共挤、分段冷却、测径、牵引、收线，下线后送辐照。硅橡胶线要配硫化炉，产线长度明显更长。储能和充电桩线在挤出之后还要做编织或者绕包，增加机械保护。
这类产品的共同要求是耐候性验证。设备做得再好，材料配方不对也白搭。所以配套时要跟材料供应商一起确认配方和工艺窗口，建议先做小批量试产，把紫外老化、湿热老化、弯折试验都跑一遍，再定工艺参数。
